구조검토사례

하이랙 구조검토

페이지 정보


     검토 대상

     위험물 창고 하이랙

     시공일

     2024년

     단수

     11단

     하이랙 치수

     2600(W) x 1050 (D) x 17000 (H)

     하중조건

     1,250 kg / 파렛트당 , 10s 기준 25,000 kg

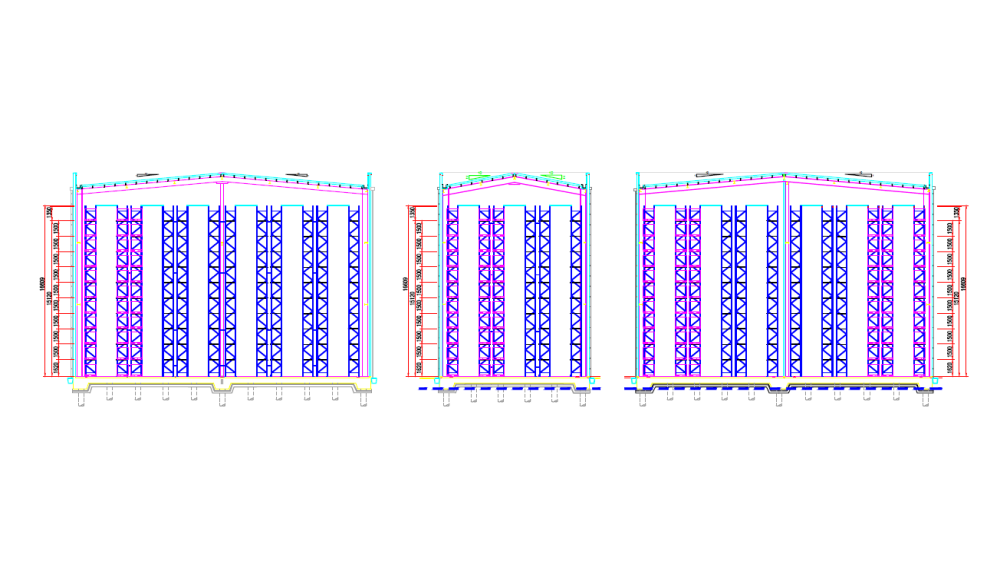

    ▶ 도면정보

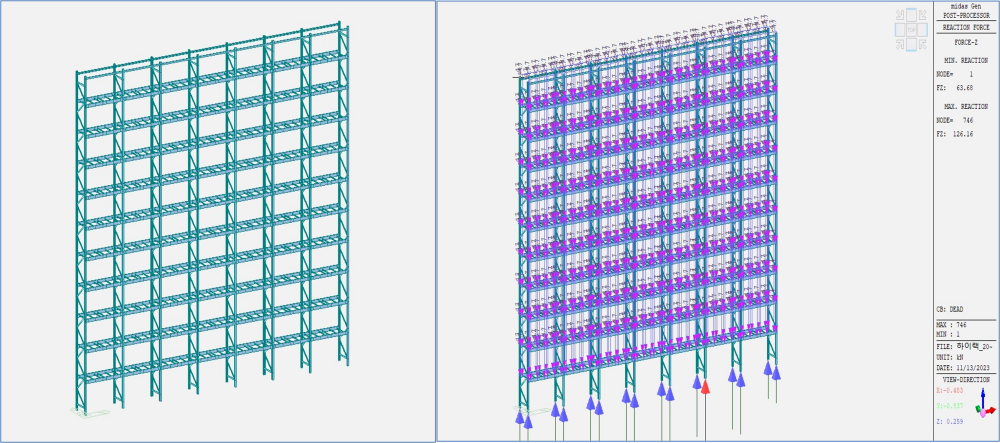

    ▶ 구조검토 (모델링, 하중재하도)

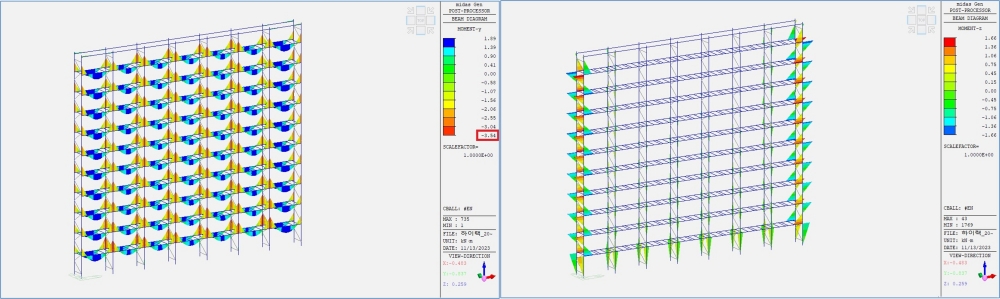

    ▶ 구조검토 (로드빔 부재력도 My Mz)

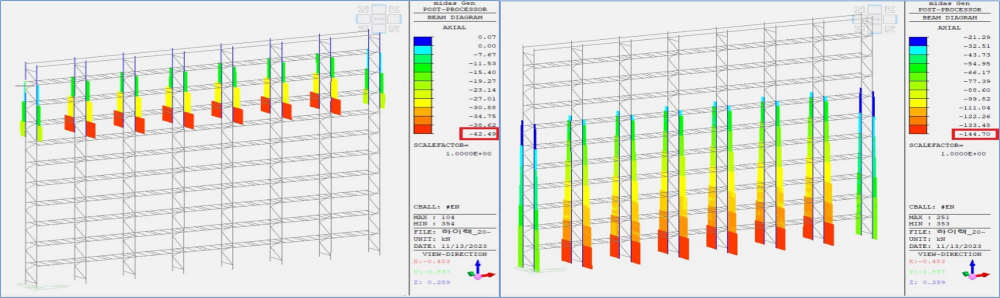

     ▶ 구조검토 (기둥 부재력도 Fx)_상절주 하절주

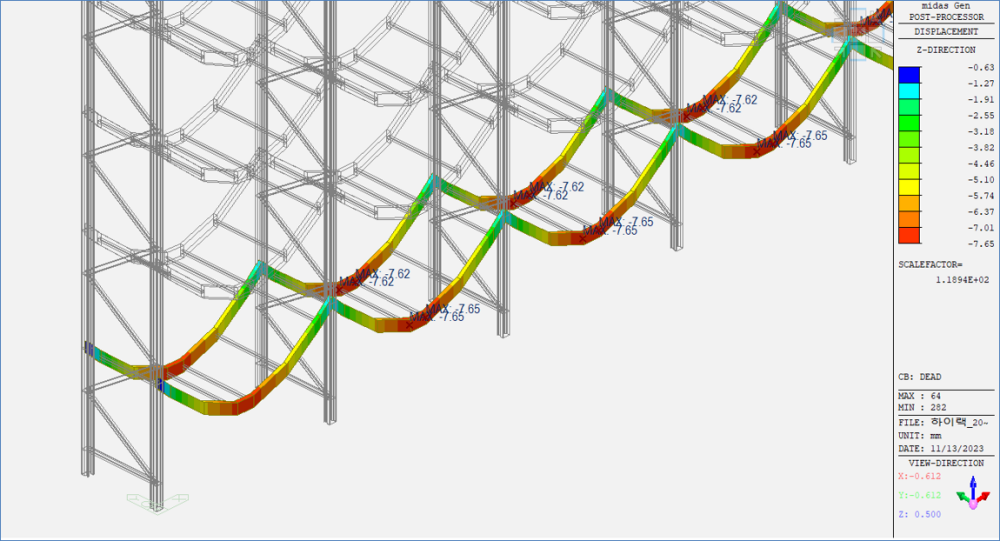

     ▶ 로드빔 처짐검토


    ▶ 구조검토 리포트

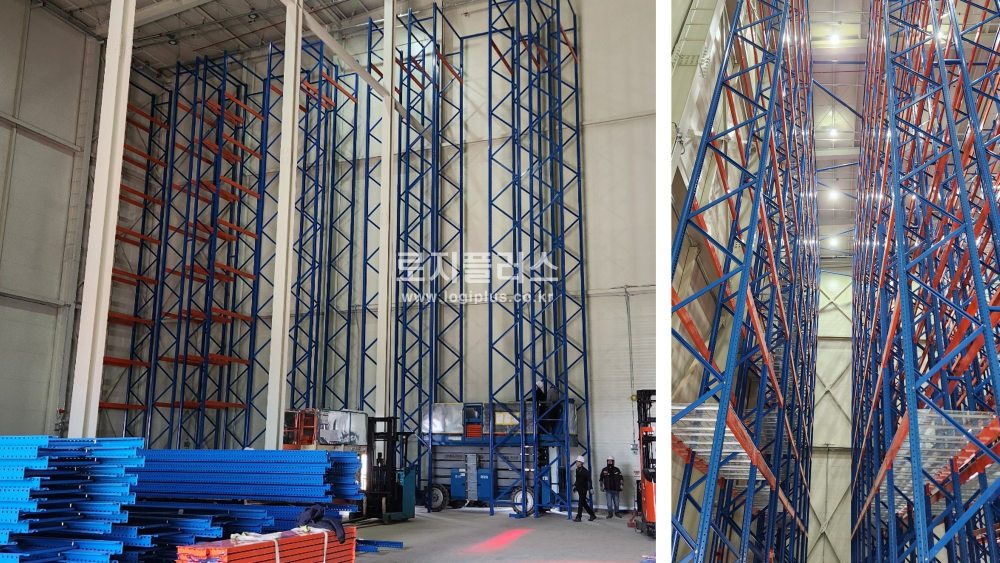

    ▶ 시공사례
